- 信號輸入速率： 2048kbit/s 50ppm
- 信號編碼： HDB3、AMI

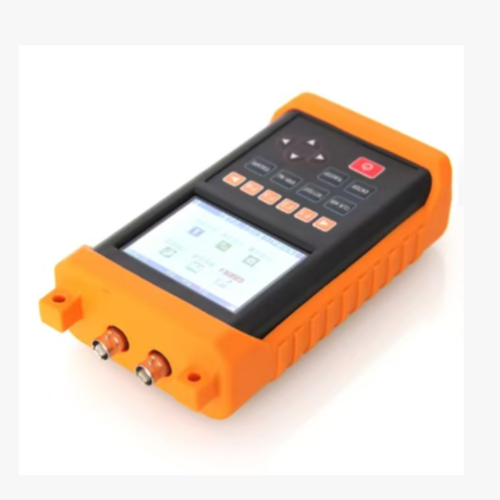

2M誤碼傳輸分析儀(中西器材） ZX2M-1100
1. 概述
2M數字傳輸性能分析儀，適用于數字傳輸系統的工程施工、工程驗收及日常維護測試。其性能可KAO穩定、功能齊全、體積小巧，采用DA屏幕中文顯示，操作簡潔容易。
2M數字傳輸性能分析儀可對2Mbit/s接口數字通道進行測試。
對2Mbit/s接口數字通道可進行以下項目的測試。
2M誤碼傳輸分析儀(中西器材） ZX2M-1100
?中斷業務誤碼測試
? ?在線誤碼測試
? ?比特誤碼、編碼誤碼、幀誤碼、CRC誤碼、E比特誤碼性能測試
? ?圖案滑動測試
? ?時鐘滑動測試
? ?信號丟失、AIS告JING、幀遠端告JING、復幀遠端告JING、幀失步、圖案失步告JING測試
? ?線路信號頻率測試
? ?話路通道信號電平、頻率測試
? ?信令狀態顯示
? ?話路通道內容顯示
? ?時隙內容分析
? ?G.821、G.826、M.2100誤碼性能分析
2M誤碼傳輸分析儀(中西器材） ZX2M-1100
主要技術指標
信號輸入速率： 2048kbit/s 50ppm
信號編碼： HDB3、AMI
輸入均衡特性：衰減符合頻率的平方根規律，在1024kHz 處衰減在0～6dB范圍內。
輸入阻抗：
非平衡終接：75
非平衡橋接：＞750
非平衡監測：75 20dB增益
50Hz～3100kHz反射損耗＞18dB
2M誤碼傳輸分析儀(中西器材） ZX2M-1100
信號結構：
（1）非幀結構
（2）幀結構：PCM30、PCM31、PCM30CRC、PCM31CRC
幀結構符合G.704要求
測試圖案：26-1、29-1、211-1、215-1、220-1、223-1、人工碼
輸出接口阻抗：
（1）非平衡 75 符合G.703
外時鐘輸入：
（1）信號形式： HDB3、NRZ
非平衡終接阻抗：75
供電：
本儀表傳用電源適配器
INPUT:AC220V 50Hz
OUTPUT:DC 9V 1A
儀表內部充電電池
2000mAh 7.2V可充電鋰電池
工作時間：5小時
充電：關機時充電3小時；開機時充電12小時
工作環境：
(1) 工作溫度0～+45℃；
(2) 相對濕度90%(+30℃)；
(3) 儲存和運輸溫度-20～+60℃。
