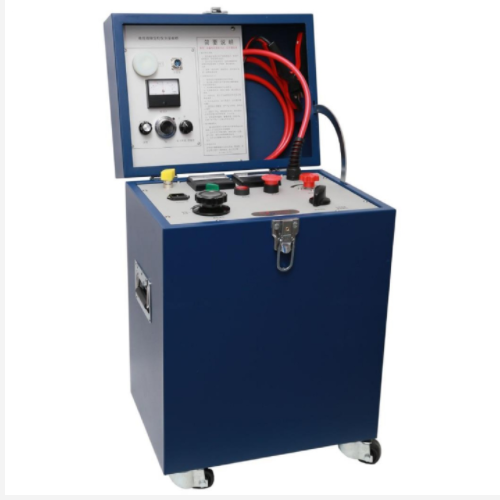

電纜故障定位儀 型號:HS12-GZD-1D
GZD-1D 電纜故障定位儀，集高阻定位電橋和高壓脈沖源于一體，適合電線電纜廠家在出廠前對各種電纜進行故障定位及直流耐壓測試。儀器利用電橋法進行預定位，使用高壓脈沖進行，適合電纜包括交聯聚乙烯（XLPE）、油紙、充油電纜，以及橡皮、PVC
絕緣電力電纜、各種電氣裝備電纜，甚至市話電纜、照明電線、控制電纜等等。
電纜故障定位儀 型號:HS12-GZD-1D
功能及特點
1. 直流耐壓試驗：GZD-1D 可輸出直流電壓 0～15kV，用于直流耐壓試驗；
2. 燒穿故障點：可燒穿及降低高阻及閃絡型故障點的電阻；
3. 故障預定位：利用 Murray 電橋原理進行預定位，四端測量法避免了引線電阻引起的誤差。可定位故障點包括：擊穿（低阻、高阻及閃絡型擊穿）故障、沒有擊穿但絕緣電阻偏低點、以及能通過耐壓，但絕緣電阻偏低的橡皮電纜（如船用電纜、礦用電纜、油礦電纜及通用橡套軟電線）缺陷點的定位；
4. 故障：高壓脈沖放電能丨量可達 450J，通過聽放電聲音進行，斷芯故障若故障點間隙不大，可直接在兩端加壓。
注意：電橋法不能定位斷線故障，建議選用本公司的 HDTDR-80 波反射法電纜故障定位儀；
對于敷設后的電纜故障定位，請選用本公司的 GZD-4B 電纜故障定位電橋或其它產品；
電纜故障定位儀 型號:HS12-GZD-1D
1.3 技術指標
輸出電壓： DC 0～15kV 連續可調
輸出電流： 約 80mA
儲能電容： 4?F
單次沖擊能丨量： 450J, 沖擊頻率通過球隙調節
電橋定位精度: ±（0.2%L+1 米）
精測定位方法： 高壓脈沖精測
工作電源： 工頻 220V±15%
重 量： 59kg
體 積： 44cm×38cm×67cm
供貨清單
1 GZD-1D 電纜故障定位儀 1 臺
2 電橋引線夾 1 付
3 接地線 1 根
4 用戶手冊 1 份
5 產品合格證 1 份
6 放電棒含線 1 根
7 電源線 1 根
8 備用 9V 電池 1 塊
9 備用保險絲 5a（5×20） 2 只
10 電橋測試盒 1 只
