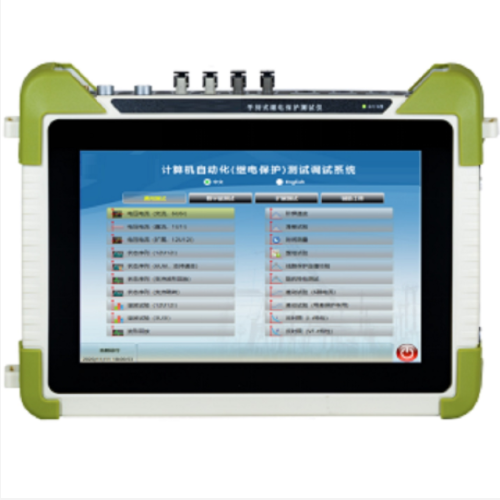

手持式繼電保護測試儀 型號:ANGLI-AL2440
1、產品特點
?手持式操作
?10.1寸全觸摸操作，液晶顯示屏
?內置低內阻鋰電池
?具有4路模擬量電壓信號，4路模擬量電流信號
?支持IRIG-B碼， PPS多種同步對時方式，可選配GPS/北斗對時方式
?可選配WIFI 、4G、藍牙多種無線通訊模塊
?管理電源，低耗，延*長儀器使用時長
手持式繼電保護測試儀 型號:ANGLI-AL2440
2、性能特征
?4路125V交流電壓+4路10A交流電流功放輸出，所有電壓、電流相均可同時輸出；
?具有過熱、過載、失真、短路等功放異常工況報警
?軟件測試功能多，能夠?qū)€路保護、母線保護、變壓器保護、發變組保護等各種微機保護裝置進行測試。
?提供自動測試軟件（標準版），可編制用戶測試模板，實現高*效測試。
?提供外接PC控制的二次開發協議接口，根據測試方案設計測試軟件。
手持式繼電保護測試儀 型號:ANGLI-AL2440
技術參數

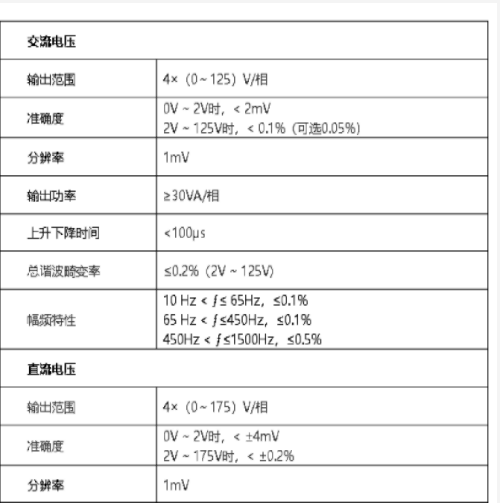

交流電壓
輸出范圍 4×（0～125）V/相
準確度 0V ~ 2V時，< 2mV
2V ~ 125V時，< 0.1%（可選0.05%）
分辨率 1mV
輸出功率 ≥30VA/相
上升下降時間 <100μs
總諧波畸變率 ≤0.2%（2V ~ 125V)
幅頻特性 10 Hz < ? ≤ 65Hz，≤0.1%
65 Hz < ? ≤ 450Hz，≤0.1%
450Hz < ? ≤1000Hz，≤0.5%
直流電壓
輸出范圍 4×（0～175）V/相
準確度 0V ~ 2V時，< ±4mV
2V ~ 175V時，< ±0.2%
分辨率 1mV

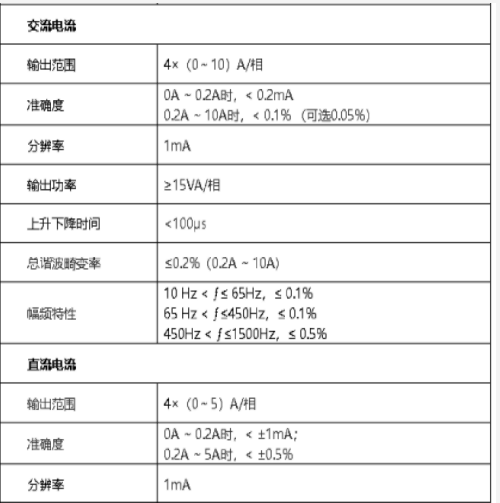

交流電流
輸出范圍 4×（0～10）A/相
準確度 0A ~ 0.2A時，< 0.2mA
0.2A ~ 10A時，< 0.1% （可選0.05%）
分辨率 1mA
輸出功率 ≥15VA/相
上升下降時間 <100μs
總諧波畸變率 ≤0.2%（0.2A ~ 10A)
幅頻特性 10 Hz < ? ≤ 65Hz，≤ 0.1%
65 Hz < ? ≤ 450Hz，≤ 0.1%
450Hz < ? ≤1000Hz，≤ 0.5%
直流電流
輸出范圍 4×（0～5）A/相
準確度 0A ~ 0.2A時，< ±1mA；
0.2A ~ 5A時，< ±0.5%
分辨率 1mA
頻率
輸出范圍 10Hz ~ 1000Hz
準確度 10 Hz < ? ≤ 65Hz，≤ 1mHz
65 Hz < ? ≤ 450Hz，≤ 10mHz
450Hz < ? ≤1000Hz，≤ 20mHz
分辨率 1mHz
相位
范圍 0 ~ 359.9°
準確度 ±0.1°
開入量
數量 4對
開入特性 空節點或帶電位節點（18V～250VDC）自適應
開出量
數量 4對
類型 4對快速接點（響應時間<100μs）
容量 Vmax:300V/Imax:0.3A（支持交直流）

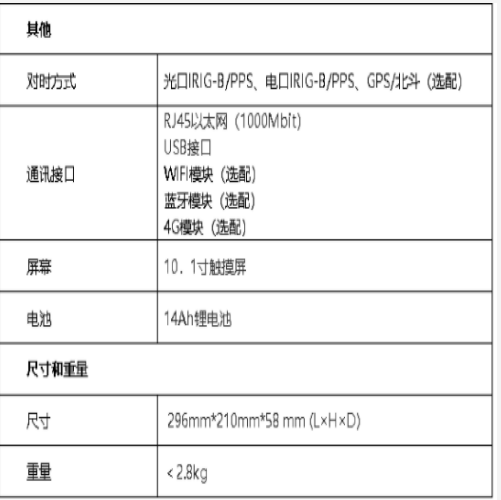

其他
對時方式 光口IRIG-B/PPS、電口IRIG-B/PPS、GPS/北斗（選配）
通訊接口 RJ45以太網（1000Mbit）
USB接口
WIFI模塊（選配）
藍牙模塊（選配）
4G模塊（選配）
屏幕 10．1寸觸摸屏
電池 14Ah鋰電池
尺寸和重量
尺寸 296mm*210mm*58 mm (L×H×D)
重量 ＜2.8kg
