詢價
- 企業類型：貿易商
- 新舊程度：全新
- 原產地：中國
- 品牌：CYBERTEK知用
- 質保：一年
- 全新：正品

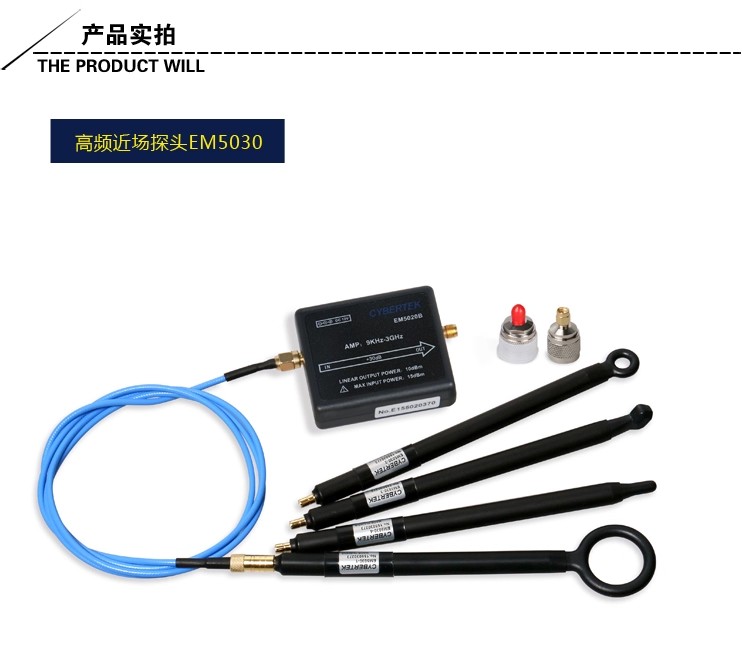

近場探頭是一種專門用于配合頻譜分析儀等設備，查找電磁干擾源的工具。以下是關于它的詳細介紹：
工作原理
近場探頭的工作原理基于電磁感應現象。當探頭靠近電磁發射源時，發射源產生的電場或磁場會穿過探頭的感應部分，使探頭內部產生感應信號。電場探頭的感應部分通常為電極結構，電場會使電極上產生感應電荷，進而形成可測量的電壓信號。磁場探頭的環狀結構相當于一個線圈，當磁場線穿過圓環時，線圈中會產生感應電動勢，通過測量感應電動勢，就能得知磁場的相關信號。

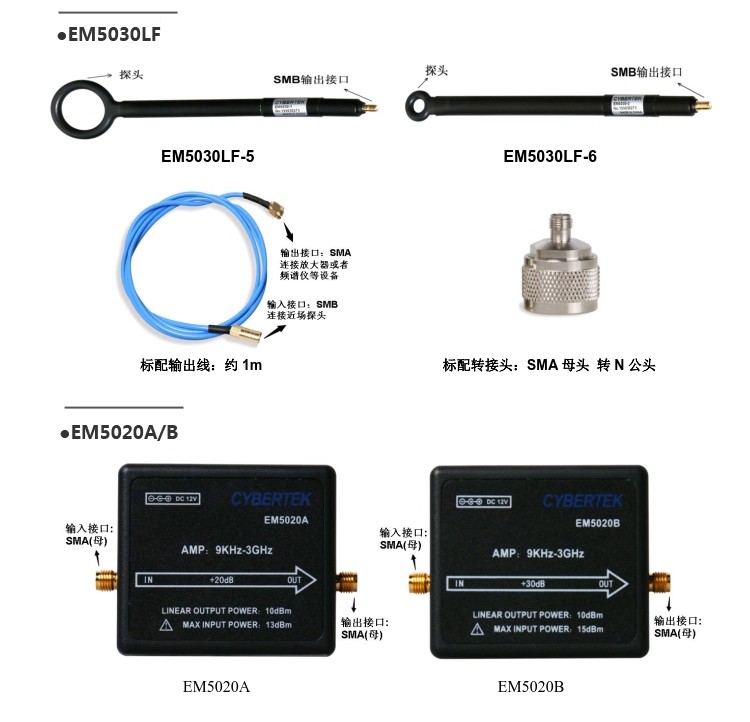

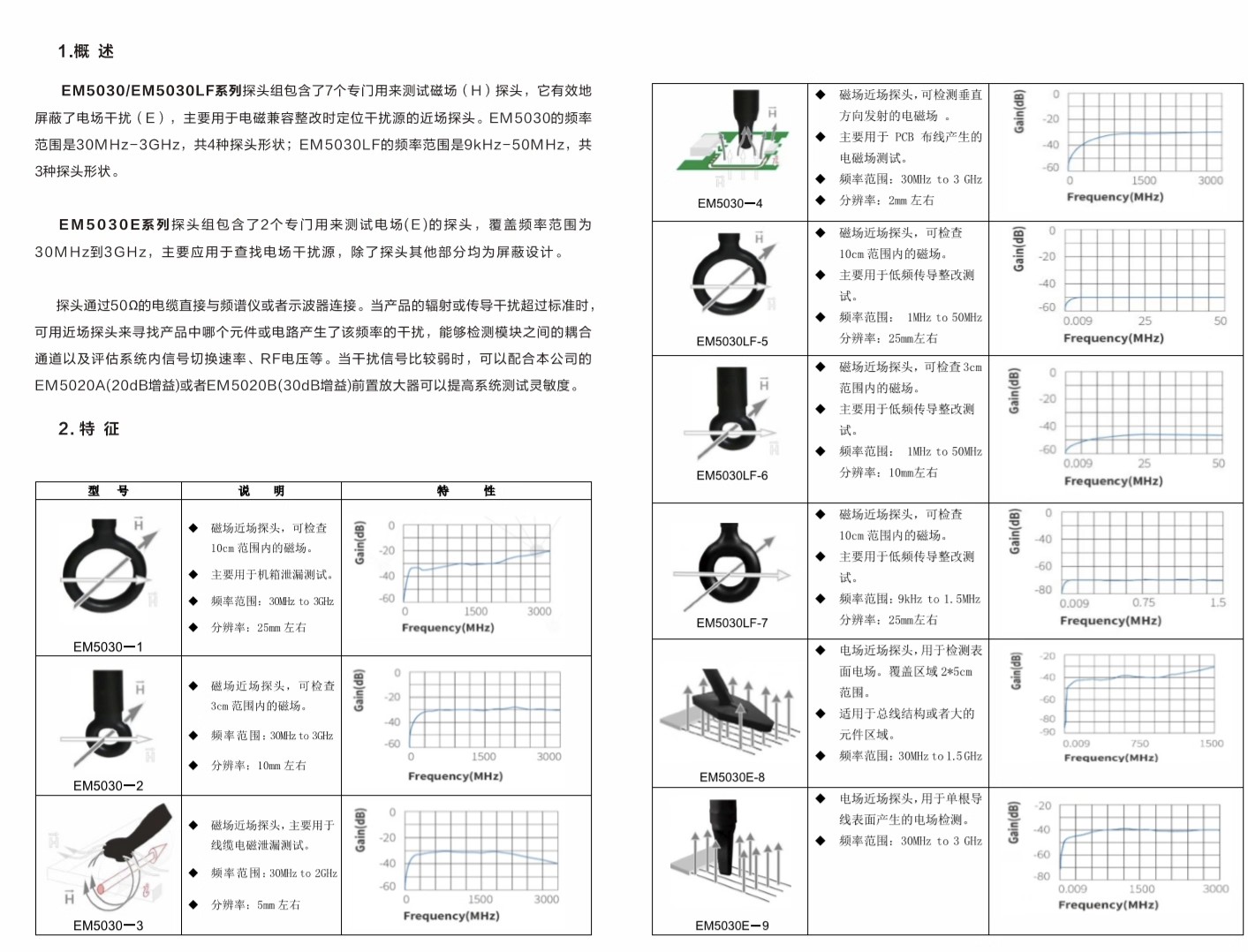

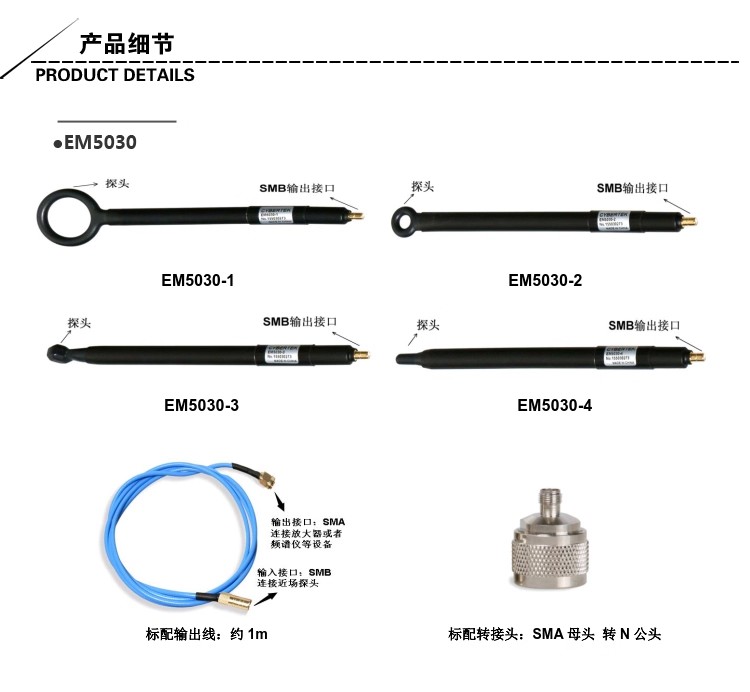

探頭種類
電場探頭：類似一根小天線，用于檢測電壓產生的電場，主要的發射源包括一些未端接器件的線纜、連接高阻器件的 PCB 布線等。
磁場探頭：多為環狀，用于檢測電流產生的磁場，常見的發射源包括芯片、器件的管腳、PCB 上的布線等。
特點
測量相對量：近場探頭的測量結果是一個相對量，而非精。確的絕。對量，測試的絕。對數值受探頭的位置方向、被測件的形狀等諸多變量影響。
分辨率與靈敏度的矛盾：一般來說，探頭的分辨率和靈敏度是一對矛盾體。以環狀磁場探頭為例，尺寸越大，靈敏度越高，但分辨率越低。
應用場景
EMI 預兼容測試：在產品進行正式的電磁兼容（EMC）認證前，可使用近場探頭進行預測試，通過與已知合格產品的近場測試結果對比，來預測遠場輻射泄漏測試的結果，提前發現 EMI 問題，節省時間和成本。
干擾源定位：在認證機構的遠場輻射泄露測試中，無法確定輻射問題的具體來源，而近場探頭可以通過近場測試，確定輻射是來自殼體縫隙、連接電纜還是通信接口等。
屏蔽有效性驗證：將近場探頭連接到信號發生器，另一個連接到頻譜分析儀，可以測量 EMI 屏蔽的效能，驗證屏蔽措施是否有效。
選擇要點
兼容性：確保探頭或探頭套件與頻譜分析儀、示波器等測量設備兼容。
探頭類型：根據測試需求，確定是否同時需要電場探頭和磁場探頭。
頻率范圍：根據待測信號的頻率范圍選擇合適的探頭，若需分析寬頻率范圍的信號，可選擇包含多個探頭的套件。
空間分辨率：對于存在多個靠近發射源的復雜設備，需要高空間分辨率的探頭來準確隔離和測量每個發射源。
靈敏度：若要檢測低電平信號，需選擇高靈敏度探頭。
