- 企業類型:貿易商
- 新舊程度:全新
- 原產地:中國
- 品牌:Micsig麥科信
- 質保:一年
- 全新:正品

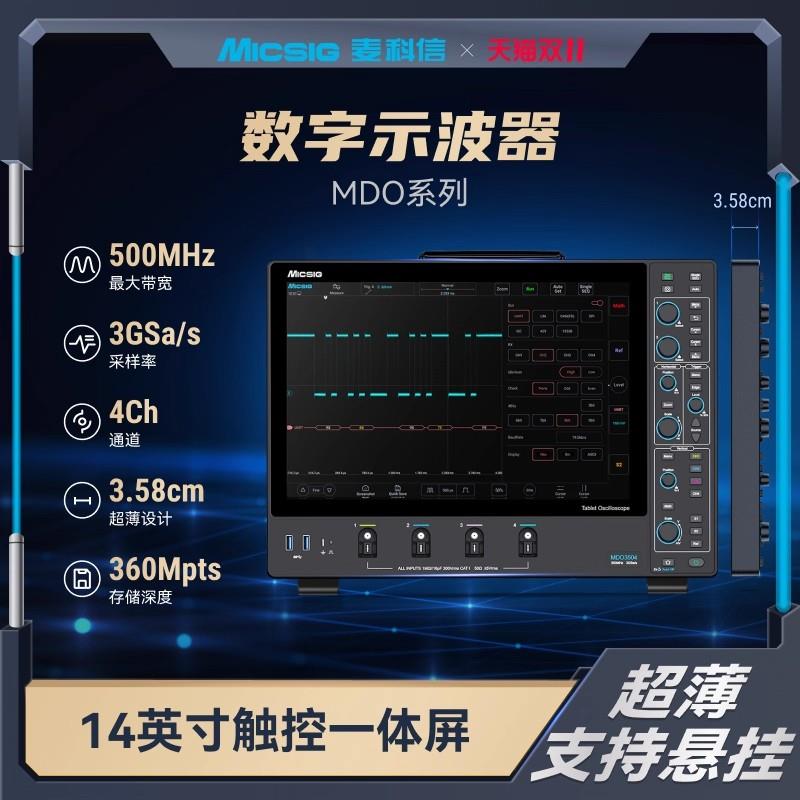

MDO5004 是麥科信第 5 代平板系列中的4 通道數字存儲示波器,憑借 500MHz 高帶寬、低底噪及豐富的解碼功能,適配電子研發、工業測試等多場景的信號分析需求,以下是其核心信息:
數字存儲示波器核心性能參數
信號捕獲能力:帶寬達 500MHz,上升時間≤0.7ns,能穩定捕捉中高頻信號;實時采樣率為 3GSa/s,采樣率會隨啟用通道數量均分,保障高頻信號采樣不丟失細節。同時波形捕獲率達 23 萬次 / 秒,可快速抓取偶發異常脈沖信號,配合低于 90μVrms 的全帶寬底噪,能精準捕捉電路中的微弱信號。
存儲與分析能力:擁有 360Mpts 存儲深度,同時打開 2 個通道時存儲深度也不會削減,保障大時基下的信號保真度;標配分段存儲功能,可將存儲空間劃分為多個小段,匯集多個觸發事件,方便后續回溯分析。此外支持加法、乘法、微分等多種數學運算及 FFT 功能,還具備硬件數字濾波,能選擇性過濾特定頻率信號,助力特定頻帶分析。
觸發與解碼功能:涵蓋邊緣、脈沖寬度、邏輯、超時等多種觸發類型,可靈活適配不同信號的觸發需求;標配 RS - 232/422/485/UART、CAN、CAN FD 等多種總線解碼功能,還支持 ARINC - 429、MIL - STD - 1553B 等專用總線解碼,適配汽車電子、航空電子等領域的總線信號分析。







數字存儲示波器結構設計與操作配置
輕薄省空間設計:機身厚度僅 3.58cm,尺寸為 400×280×35.8mm,重量 4.3kg,支持壁掛或懸臂安裝,大幅節省測試臺空間,適配桌面空間緊湊的實驗室或生產線場景。
便捷操作體驗:搭載 14 英寸 1920×1200 分辨率的防眩光觸控屏,搭配 SigTest UI 專用系統,支持全觸控、實體按鍵旋鈕及混合三種操作模式,新手也能快速上手。其專屬的 Mic - OPI?探頭接口可自動識別探頭衰減倍率,無源探頭能一鍵自動補償,標配的 BNC 轉接器還可適配市場上多數 BNC 接口探頭。
豐富拓展接口:配備 USB 3.0 Host、USB Type - C、LAN、HDMI、觸發輸出等接口,既支持 HDMI 投屏方便團隊協作查看波形,還能通過 PC 或智能手機遠程控制,兼容 SCPI 協議,便于集成到自動化測試系統。
數字存儲示波器適配場景
該示波器適配場景廣泛,在電子 / 電池、電氣、能源等領域均能發揮作用。比如在汽車電子研發中,可解碼 CAN、LIN 總線信號,分析車載電器的通信狀態;在開關電源調試時,憑借低底噪和高采樣率,能捕捉高頻開關信號中的微弱波動;在航空電子相關測試中,還可通過 ARINC - 429 等總線解碼功能,適配機載設備的信號分析需求。
