- 企業類型:貿易商
- 新舊程度:全新
- 原產地:中國
- 品牌:Micsig麥科信
- 質保:一年
- 全新:正品
CP503B 是麥科信(Micsig)推出的一款高頻交直流電流探頭,并非示波器,常搭配示波器用于高精度電流測量,適配新能源汽車、開關電源、工控設備等多個領域的測試場景,以下是其詳細信息:
核心性能參數
高頻交直流電流探頭

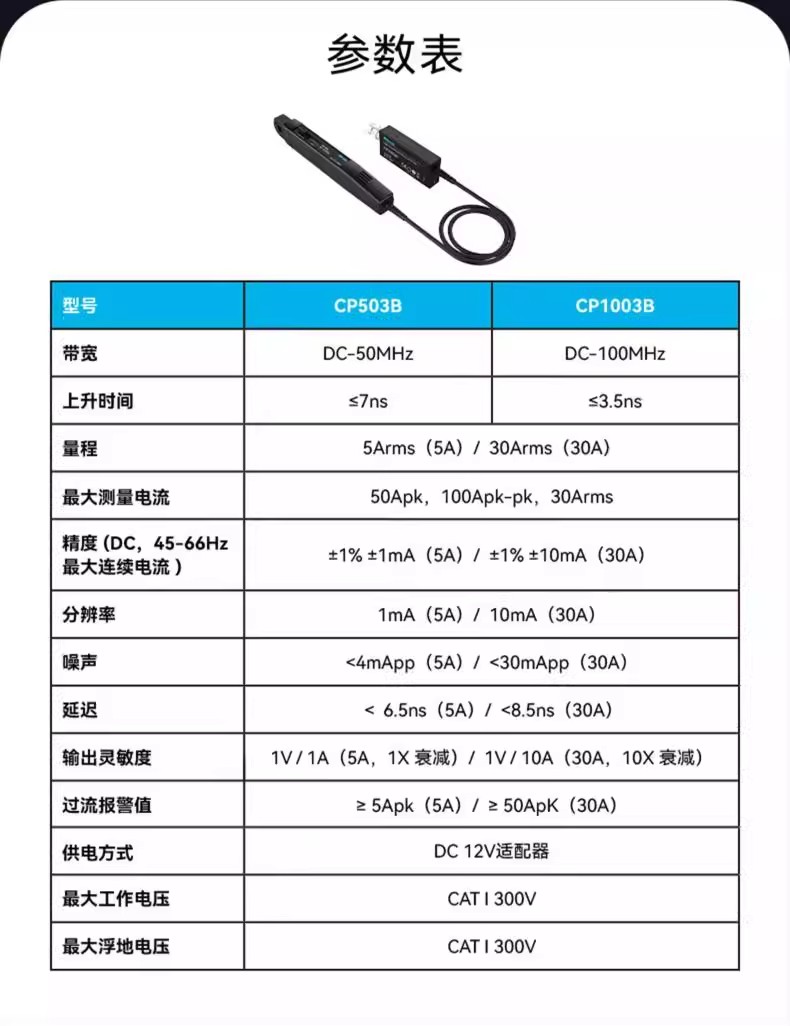

1V/10A。直流條件下典型精度達 ±1%±10mA(6A 檔)、±1%±50mA(30A 檔),測量范圍分別為 20mA - 6Apk 和 50mA - 30Apk,可兼顧小電流精準測量與較大電流常規測試。
其他關鍵特性:噪聲≤1.4mA RMS(30A 檔,測量帶寬限制為 20MHz 時),能精準捕捉微弱電流信號;最,大可承受 50Apk 峰值電流、100Apk - pk 峰峰值電流,可應對電源啟動時的浪涌電流等特殊場景測量。
實用功能與設計

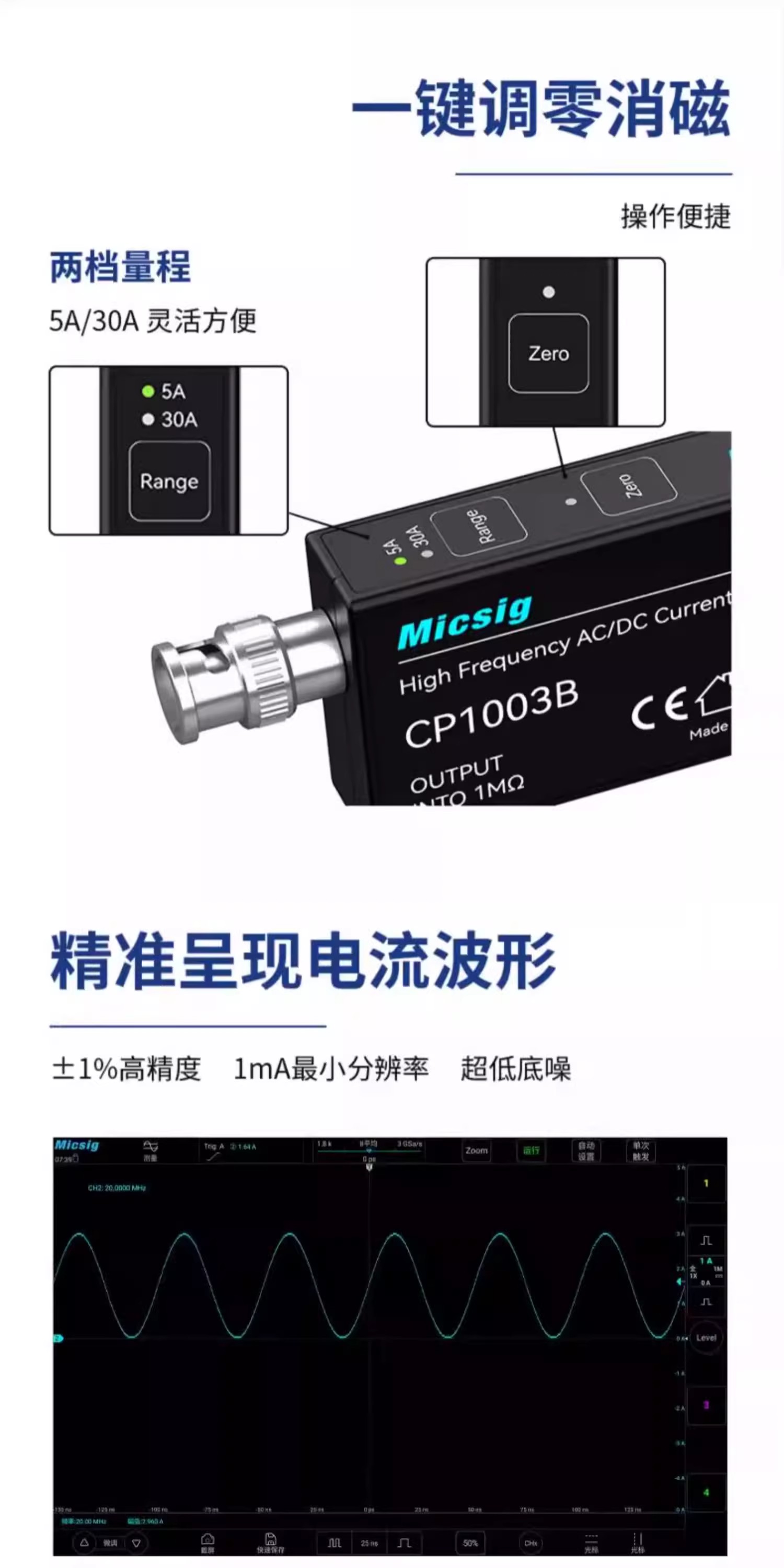

便捷校準與報警:配備一鍵調零(Zero)按鍵,按下后可一次性完成消磁和自動校零操作,簡化校準流程;當電流過載時,對應量程的按鍵指示燈會閃爍提示,避免設備損壞。

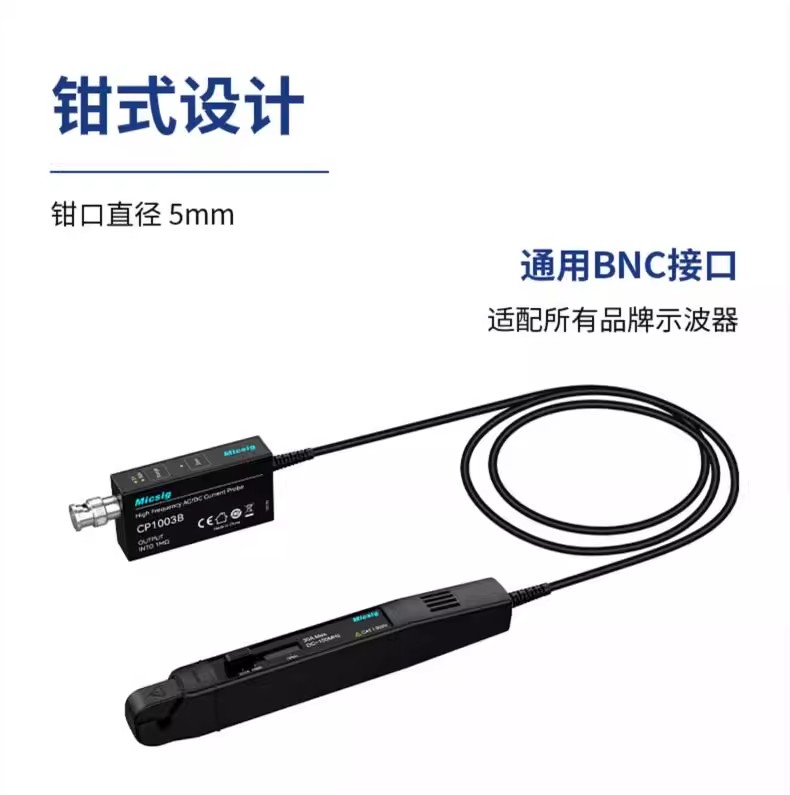

適配性與抗干擾:采用通用 BNC 接口,兼容市面上主流品牌示波器,無需額外轉接件;控制盒為全金屬材質,抗電磁干擾能力強,能在復雜電磁環境下穩定工作。

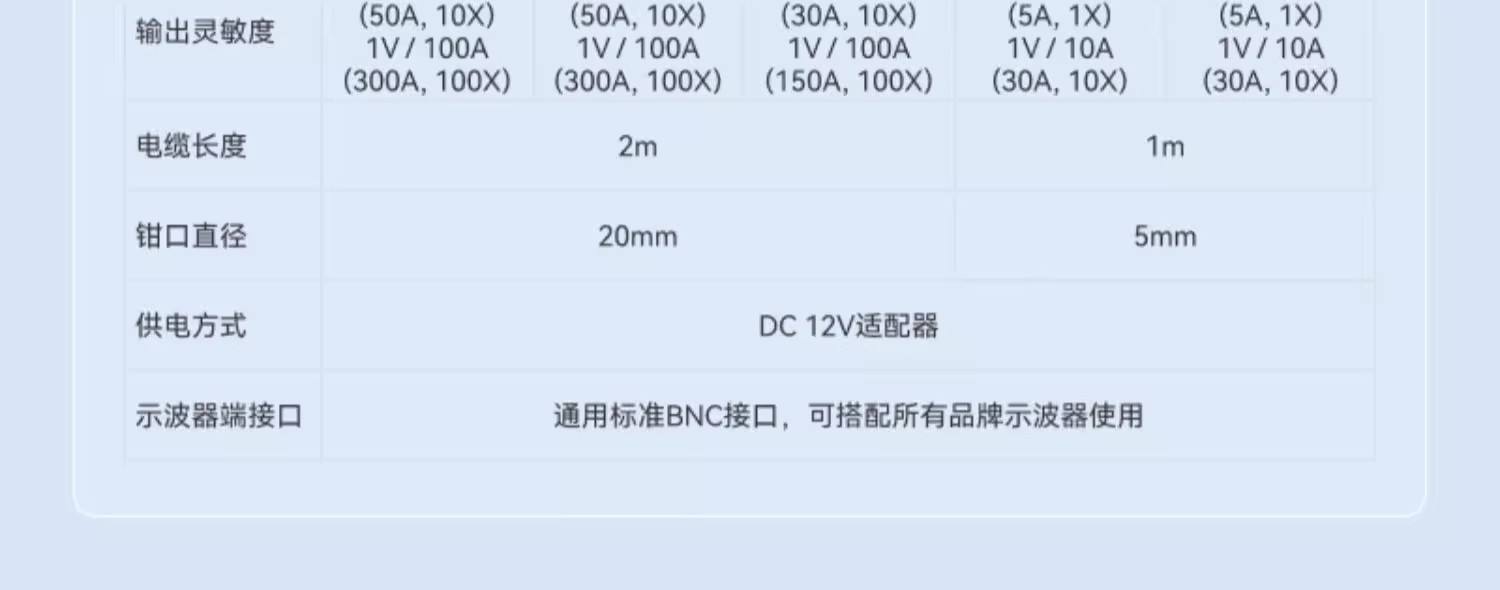

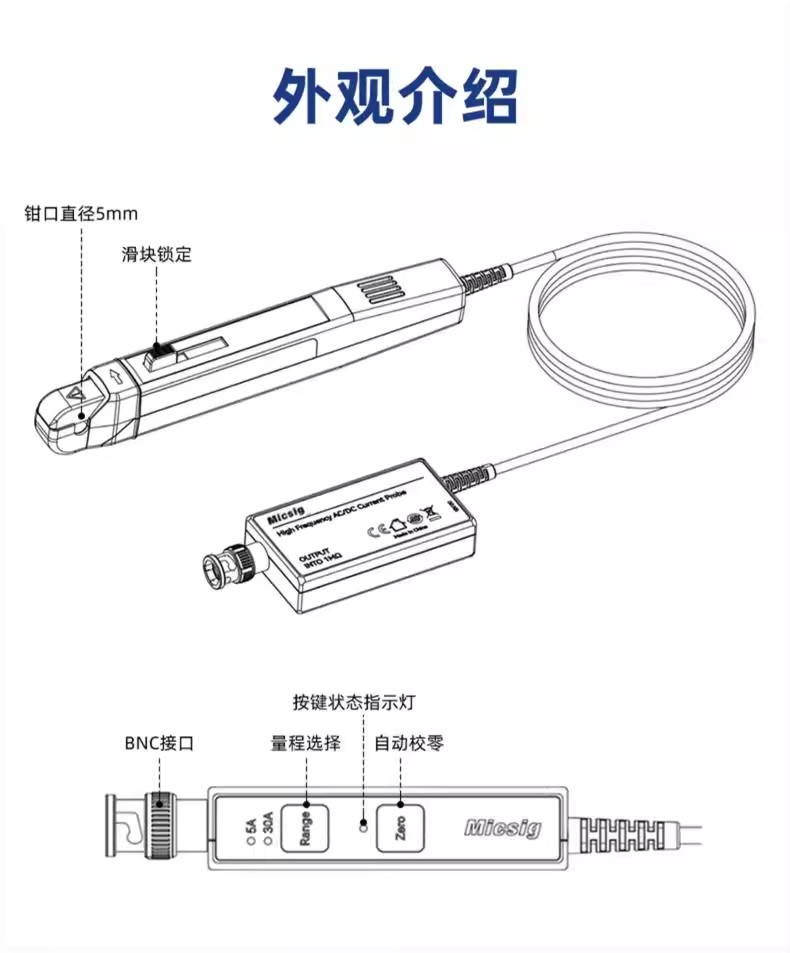

操作與便攜性:鉗口直徑為 5mm,方便夾持細導線或 PCB 走線,且不影響被測電路正常運行;機身搭配航空級材質專用手提箱,便于戶外或現場測試攜帶,其商品毛重 1200 克,手持操作也較輕便。









供電與價格:采用 DC 12V 3A 適配器獨立供電,避免對被測電路產生干擾
典型應用場景
新能源汽車領域:用于測試車載充電機、電池管理系統的充放電電流,以及電機驅動系統的瞬態電流,助力優化電池續航和電機控制策略。
電力電子領域:可測量開關電源的紋波電流、逆變器的高頻電流波形,幫助工程師排查諧波干擾、優化 EMI 濾波器設計,提升設備能量轉換效率。
工業與通信領域:適配工業電機啟動時的浪涌電流測量,同時能滿足 5G 基站功率放大器等通信設備的高頻電流測試需求,保障設備穩定運行。
科研與教學領域:因操作便捷、精度高,常被高校實驗室用于電氣工程相關課程演示,也可支撐半導體器件設計等科研項目中的精密電流測試。
高頻交直流電流探頭是融合霍爾效應與高頻互感技術的測試配件,常搭配示波器使用,可精準測量直流、高頻交流及交直流混合電流,在電力電子、新能源等領域不可或缺,以下是其核心信息的詳細介紹:
典型應用場景
新能源汽車領域:用于測試車載充電機、電池管理系統的充放電電流,以及電機驅動系統的瞬態電流,助力優化電池續航和電機控制策略。
電力電子領域:可測量開關電源的紋波電流、逆變器的高頻電流波形,幫助工程師排查諧波干擾、優化 EMI 濾波器設計,提升設備能量轉換效率。
工業與通信領域:適配工業電機啟動時的浪涌電流測量,同時能滿足 5G 基站功率放大器等通信設備的高頻電流測試需求,保障設備穩定運行。
科研與教學領域:因操作便捷、精度高,常被高校實驗室用于電氣工程相關課程演示,也可支撐半導體器件設計等科研項目中的精密電流測試。
高頻交直流電流探頭核心特點
寬頻高精度:帶寬通常覆蓋 DC 至幾十甚至上百 MHz,像麥科信 CP503B 帶寬達 DC - 100MHz,普科 PKC7050 更是達 DC - 150MHz,能捕捉開關器件的高頻瞬態電流;且測量精度普遍較高,多數型號典型精度達 ±1%,部分型號分辨率低至 0.5mA,可精準識別微小電流變化。

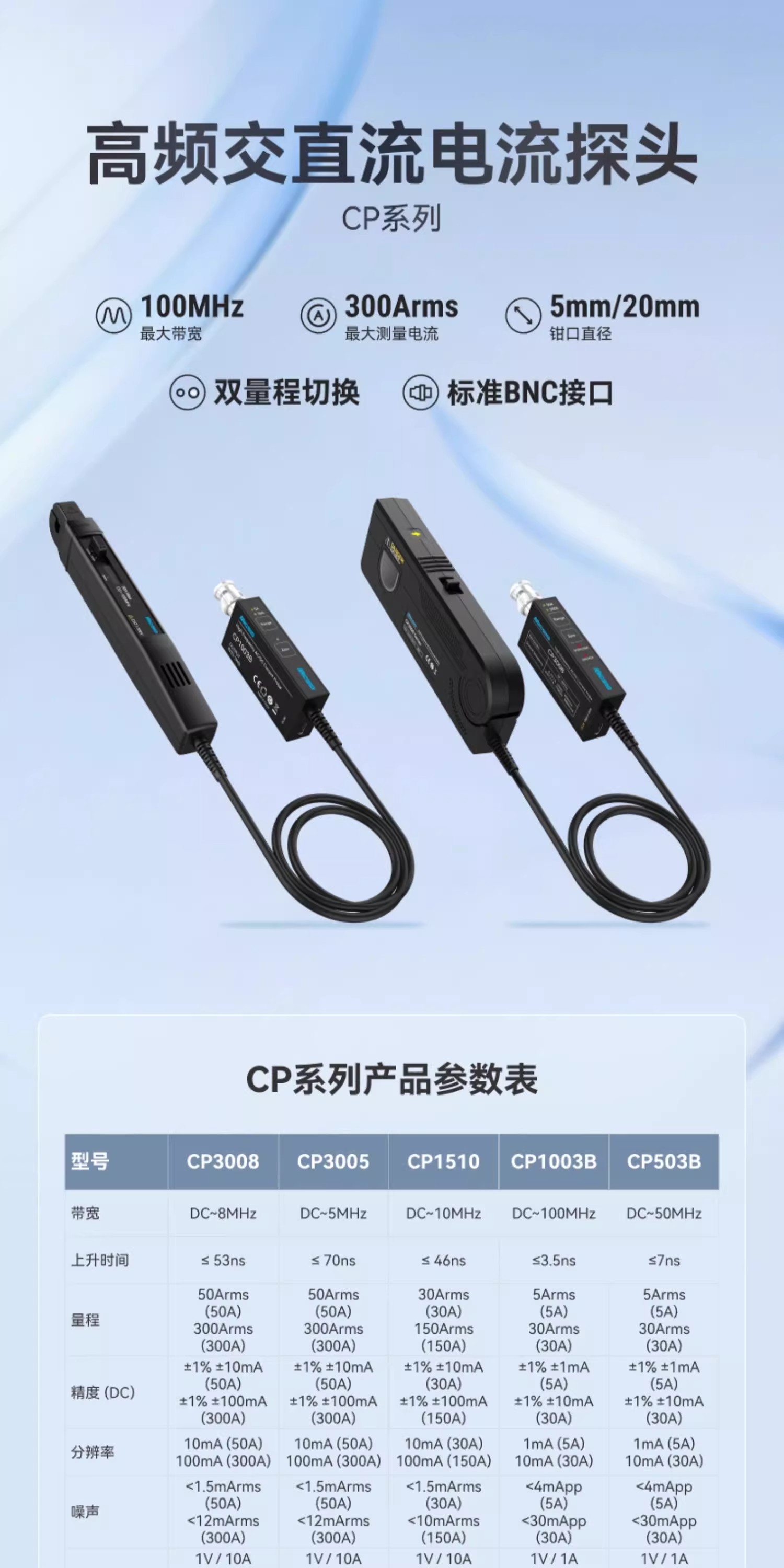

量程靈活且防過載:多采用雙量程設計,適配不同測量需求,例如 CP3008 支持 50A 和 300A 雙量程,CP503B 支持 5A 和 30A 雙量程;同時多數配備過流報警功能,當電流超閾值時,會通過指示燈閃爍或聲光提示,避免設備損壞。
易用且兼容性強:基本都設有一鍵調零 / 消磁功能,可快速消除剩磁誤差,簡化校準流程;采用標準 BNC 接口,能兼容市面上絕大多數品牌的示波器,無需額外轉接配件,適配性強。
