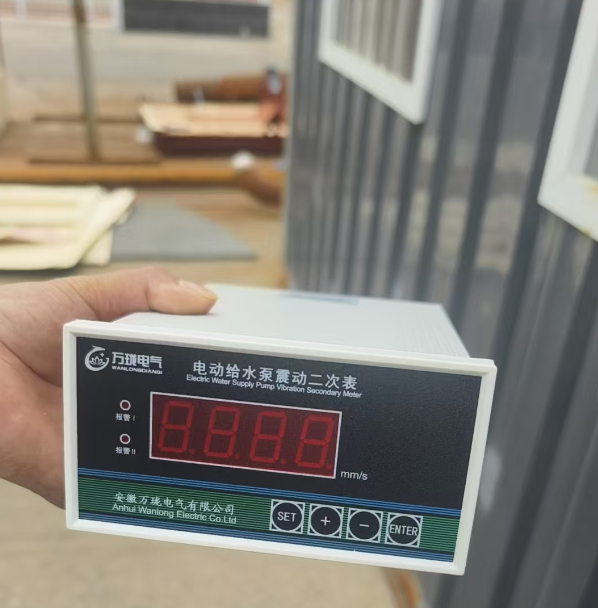

振動傳感器H9200CV-02-03-0-20mm/s

安徽萬瓏電氣振動量程: 0～100mm/s / 0～1000μm靈敏度：4.0mv/mm/s；20mv/mm/s；22mv/mm/s；28.5mv/mm/s30.0mv/mm/s； 50mv/mm/s；100mv/mm/s；工作方式：水平/垂直/通用（180℃）供選用安裝方式：雙頭螺栓連接（M6X1、M8X1、M8X1.25、M10X1、M10X1.5、1/4—20UNC、1/4—28UNF）矩形法蘭和強磁體磁座固定H9200CVCT 一體化振動變送器330500二線制壓電式速度振動傳感器；靈敏度：3.94mV/mm/s(100mV/in/s)(±5%，在100Hz時)速度范圍：1270mm/s(50in/s)峰值；振幅線性度：在152mm/s（6in/s）峰值內為±2%頻率響應：±3.0dB（4.5Hz～5kHz）±0.9dB（6.0 Hz～2.5kHz）安裝螺紋：M8X1整體雙頭螺栓；1/4-28UNF整體雙頭螺栓一體化振動變送器\H9200CV-01-SZJD/0-10mm/s 延伸電纜\H300080-040-00延伸電纜\H300080-080-00 振動變送器\H9200CV DC24V 測量范圍:0-12.7mm/s 330400加速度傳感器;靈敏度10.2 mV/m/s2   (100 mV/g) (±5% ,在100 Hz 時);加速度范圍： 在 1 Hz 到 20 kHz 頻帶內整體加速度為 490 m/ s2 (50 g)  峰值;振幅線性度:在 490 m/ s2 (50 g) 峰值內為±1%;頻率響應：-3dB(3Hz 到 15 kHz );-0.8dB(5Hz 到 15 kHz )工作方向： 360°任意角度工作方式： 三線制工作;工作電流： 2~10mA 供電電壓： -24±5%VDC;輸出電阻：<100Ω;偏置電壓:   -8.5VDC;安裝螺紋:  M8X1整體雙頭螺栓;1/4-28UNF整體雙頭螺栓;溫度：-55 ℃～+121℃(-67℉～+250℉);H3000系列電渦流傳感器介紹振動探頭線圈是探頭的核心部分，它是整個傳感器系統的敏感元件，線圈的材質、電氣參數和物理幾何尺寸決定傳感器系統的線性量程及穩定性。H3000探頭線圈采用稀有合金元素材料，具有極小的溫度漂移指標。線圈保護罩采用耐高低溫、抗腐蝕、高強度和高韌性的進口工程塑料P P S制作，通過“模具成型”和“二次真空注塑工藝”，將線圈密封在頭部保護罩里。保證了線圈長時間不受氧化，由于增強了探頭頭部的密封性和強度，所以能在惡劣的環境中保證線圈可靠穩定地工作。探頭頭部保護罩和殼體連接應用了鎖緊技術，它具有堅固的結構防止保護罩松動。不銹鋼殼體用于連接保護罩和現場安裝需要，殼體內部采用了特殊的結構，有效將殼體采用不銹鋼制成，通常殼體上有標準螺紋，并備有兩個緊固螺母，為了適應不同的安裝要求，備有光面殼體和不同尺寸、螺距的殼體供選用。高頻電纜選用了雙屏蔽電纜，電纜芯線采用合金材料制成，電纜用于連接探頭頭部到前置器(也可以選用皇巨公司提供的延伸電纜轉接)，它是耐高溫的射頻同軸電纜。通常約定電纜長度有(0.5m、1.5m、1.0m、2.0m、4.0m、5.0m、6.0m、8.0m、9.0m、10.0m)，根據探頭現場的應用環境，探頭所帶電纜可配不銹鋼鎧裝管，不銹鋼鎧裝管外加有聚四氟管(耐高溫350℃)，以保護電纜不易受損壞和防止過線孔漏油。H3602測儀用于連續監測旋轉機械軸在軸向位置相對于止推軸承的位置變化。

H36021監測儀用于連續監測旋轉機械的轉子相對于汽缸膨脹不一致引起的相對位置變化。
可廣泛使用于電力、冶金、石化和造紙行業的大型旋轉機械（如汽輪機、壓縮機、電機、風機、泵等） 軸向位移、相對熱膨脹的測量和保護控制。H3603 可接收1個φ8mm 電渦流傳感器系統的電壓信號，可用于連續監視和測量旋轉機械大軸在啟停和運行過程中大軸或轉子的徑向振動。
可廣泛使用于電力、冶金、石化和造紙行業的大型旋轉機械（如汽輪機、壓縮機、電機、風機、泵等） 大型旋轉機械軸振動（轉子相對軸承蓋的振動）的測量和保護控制。H3605可接收1個振動速度傳感器信號，用于連續監視和測量各種旋轉機械的軸承振動幅度峰-峰值或振動速度（烈度）值。
可廣泛使用于電力、冶金、石化和造紙行業的大型旋轉機械（如汽輪機、壓縮機、電機、風機、泵等） 大型旋轉機械軸振動（轉子相對軸承蓋的振動）的測量和保護控制。開孔尺寸：22.5mm（寬）x 98.4mm（高）x 111mm（深）H5616振動溫度監測儀不再是過去單純意義上的測量儀，本系列儀表的大多數產品均有較強的運算、比較、執行、報警等處理能力。
H5616振動溫度監測儀采用了自行研制開發，委托日本集成電路制造商定制生產的專用集成電路，它不僅匯集了目前自動控制系統中各類調節儀表的大部分功能，同時還集成了 CPU、I/O接口、EPROM和D/A轉換等電路，輔以博采眾長、精心編制、反復調設的使本儀表.

H5608智能振動監測儀 (軸振動/瓦振動均可)H5608振動監測儀兩個通道各自工作顯示，各自輸入來自兩個φ8mm 電渦流傳感器系統的電壓信號，可用于連續監視和測量旋轉機械大軸在啟停和運行過程中大軸或轉子的徑向振動。

H5608可同時接收兩個振動速度傳感器信號，用于連續監視和測量各種旋轉機械的軸承振動幅度峰-峰值或振動速度（烈度）值。
可廣泛使用于電力、冶金、石化和造紙行業的大型旋轉機械（如汽輪機、壓縮機、電機、風機、泵等） 大型旋轉機械軸振動（轉子相對軸承蓋的振動）的測量和保護控制。

技術參數輸 入：電渦流傳感器 / 振動速度傳感器 / 加速度傳感器，2路信號輸入

H5608壁掛式智能振動監測儀
H5608壁掛式振動監測儀兩個通道各自工作顯示，各自輸入來自兩個φ8mm 電渦流傳感器系統的電壓信號，可用于連續監視和測量旋轉機械大軸在啟停和運行過程中大軸或轉子的徑向振動。
H5608壁掛式可同時接收兩個振動速度傳感器信號，用于連續監視和測量各種旋轉機械的軸承振動幅度峰-峰值或振動速度（烈度）值。
可廣泛使用于電力、冶金、石化和造紙行業的大型旋轉機械（如汽輪機、壓縮機、電機、風機、泵等） 大型旋轉機械軸振動（轉子相對軸承蓋的振動）的測量和保護控制。輸 入：電渦流傳感器/振動速度傳感器/加速度傳感器，2路信號輸入

H5601T智能轉速監視儀接收一路磁電傳感器；一路φ8mm電渦流傳感器，或者接一路霍爾傳感器來監測機組轉速。主要用于轉速的監測和報警。
H5601T2智能零轉速監視儀接收一路電渦流傳感器信號，用于連續監視和測量旋轉機械裝置的零轉速。當測量到的旋轉機械轉速低于設定的零轉速時， 監視儀輸出零轉速報警信號。為了可靠指示零轉速報警信號，轉速傳感器必須采用電渦流傳感器。
可廣泛使用于電力、冶金、石化和造紙行業的大型旋轉機械（如汽輪機、壓縮機、電機、風機、泵等） 的轉速及零轉速。

H5601T智能轉速監視儀接收一路磁電傳感器；一路φ8mm電渦流傳感器，或者接一路霍爾傳感器來監測機組轉速。主要用于轉速的監測和報警。H5601T智能零轉速監視儀接收一路電渦流傳感器信號，用于連續監視和測量旋轉機械裝置的零轉速。當測量到的旋轉機械轉速低于設定的零轉速時， 監視儀輸出零轉速報警信號。為了可靠指示零轉速報警信號，轉速傳感器必須采用電渦流傳感器。可廣泛使用于電力、冶金、石化和造紙行業的大型旋轉機械（如汽輪機、壓縮機、電機、風機、泵等） 的轉速及零轉速。

技術參數輸 入：電渦流傳流傳感器 / 磁電式轉速傳感器 / 霍爾傳感器,1路信號輸入

H5601A智能正反轉監視儀 H5601A正反系監視儀可同時接收兩路一 體化電渦流傳感器或霍爾傳感器用于連續監測旋轉機械裝置的轉速，也可測量軸的旋轉方向，并在設備反轉時提供報警和保護信號。避免可能產生的經濟損失。

技術參數輸 入：電渦流振動傳感器 / 霍爾傳感器, 2路信號輸入

HYV一體化振動變送器壓電隨著 DCS 系統的普及，傳統的二次儀表的功能基本上都能由DCS 系統實現。一體化承動變送器將傳感器采樣的振動信號經變送器線性化、歸一化處理后，直接輸出4-20mA 信號。一體化振動變送器取消了變送器或儀表，減少了接線環節和安裝環節，減少了故障率，它將傳統的外部前置器和儀表部分的濾波、信號歸一化處理、信號輸出等功能模塊化，增強了系統的集成度，體積小，提高了可靠性。本產品采用采用低功耗器件和電路，內置加速度芯片，兩線制輸出，提高穩定性和使用壽命。配接安全珊適用于防爆場所，采用先進的貼片工藝，使產品結構緊湊，大大縮小了重量和體積，降低了功耗，同時由于傳感器和處理電路集成一體，避免了信號的長距離傳輸，從而提高了抗干擾能力。

靜態位移檢測裝置專用于標定電渦流傳感器的靜態校驗儀，可對電渦流傳感器的線性和靈敏度進行靜態測量，也可用于其他直線位移傳感器的校驗。設計理論上有很高的直線度和重復性，是檢驗傳感器品質因素不能夠少的工具。

振動測量特性：振動測量范圍：0～50 ㎜/s 或 0～1000um，測量輸出與振動速度的有效值（RMS）成正比，振動測量頻帶范圍：1～1000HZ,線性誤差<1%FS。信號輸出特性：有源電流型輸出：DC/4～20mA ，要求無源電阻性負載。負載電阻：<500歐姆

供電特性：工作電壓：DC/24V±6V，空載工作電壓：DC/18V，保護電壓：DC/30V ，內設電壓極性反接保護。

延伸電纜連接在探頭和前置器之間，它和探頭電纜都采用了雙層屏蔽,電纜線外可采用軟管鎧裝保護，軟管外面還套有一層絕緣的特氟隆（Teflon）外皮。這種編織鎧裝和裝在某些類型電纜上的不銹鋼鎧裝不同，它是用來保護內部電纜不被損壞或者不被地面回流問題造成傷害。上圖表示延伸電纜的結構。為了接頭的絕緣，裝有一段能夠收縮的套管，延伸電纜可帶鎧裝或不帶鎧裝,接頭可選擇黃金鎖緊接頭或不銹鋼接頭。延伸電纜的長度在這幾種電纜長度中選擇(3.0m、3.5m、4.0m、4.5m、5.0m、5.5m、7.0m、7.5m、8.0m、8.5m、9.0m、9.5m)  。

前置器安徽萬瓏電氣系列前置器內部的高頻電子線路為探頭線圈提供高頻交流激勵信號，探頭線圈能感應到探頭端面與被測面的相對位移(間隙)變化，前置器將探頭探測到的相對位移變化線性轉換為對應的電壓或電流輸出。

Настоящим удостоверяю, что качество следующей продукции, произведенной нашим компаниям, соответствует требованиям, продукция квалифицирована.

安徽萬瓏電氣ZCHZS66-Ⅱ型量程 0-20.0mm/s供電220V 輸出4-20mA震動檢測保護儀PLZD-4012POS振動變送器TM1010～50mm/s220VAC振動探頭PCZ9200-V-01-01-00-45°氧化風機一體化磁電式振動變送器BTLJM-B-35JJG882振動探頭JM-B-35L0-20mm4~20mA SN:2016B0344振動0-200UMHZD-B-5軸振動傳感器 HD0180-A05-B05-C03-D10量程0~100um帶軸振動變送器:HZD-Z-6AD-A1-B2-C2-D2 延長電纜HD0181-A40-B01 HM1012-B4測量范圍:HM1012-B4/B4G:默認(0~200)um(峰-峰值);防護等級:IP67;工作電壓:AC85-265V;輸出信號:有源4~20mA;準確度:-1.0%~+1.0%;一體式振動變送器 GKSTM-S2149 測量范圍:0-50mm/S、供電電壓:DC24v、輸出信號:4-20mA、安裝方式:垂直安裝、連接螺紋:M10x1.5cm、用于GK STM-S2149直線振動變送器振動傳感器 EN-080200MV/CMS 個 20 3 1,010 1043 N12 軸承轉子振動 (X) 延長線 (新型) 7D.Y104.063J 個 1 3 5,269軸承轉子振動 (X) 傳感器 (新型) 7D.Y102.039振動變送器JM-B-35-01\M10*1.5*8振動開關、電源:DC24V、報警I:30mm/s、報警II:35mm/振動變送器AKT-A6-B1-C1-D6-E1-F1(量程0-50mm/s)HZD-B-6d/0-50mm/S一體化加速度振動變送器探頭萬瓏電氣轉速傳感器T03S-T05SF。t-03l-to3l。T-05ST電機機臺風機軸承溫度防爆震動傳感器 (測振動)0-50mm/sDZ6917-05-05-03 0-50mm/s延伸電纜CWY-DO-Φ11-11-A80-B02延伸電纜 CWY-DO-Φ8-11-A80-B02振動傳感器CWY-DO-08-L140-X1-2振動測量傳感器及前置器溫度監控報警儀XJTM-02振動變送器HY-VT5L-A01-B20-C01-D01-E06-F02 0-200UM軸向位移HZW-I-A1-B2-C2-D2-F2-E一體化振動變送器振動速度位移風機電機水泵震動探頭0-20㎜;4~20mA DC;20mV/g;±0.1%FS;24V DC;φ24㎜*56㎜ 振動速度0-50mm/s轉速檢測探頭WL3800-02-G安徽萬瓏電氣 安徽萬瓏電氣振動/速度/加速度傳感器;型號規格:HS-6 準確度:-0.15℃~0.15℃;防護/防爆等級:IP67;測量范圍:-50~200℃;安裝類型/方式:螺紋連接M27*2;工作電壓:90~260V;輸出信號:DC4~20mA;一體化瓦振變送器JM-B-35L Output:4~20mA Range:0~20mm/S振動變送器JM-B-35-1160,量程范圍0～20mm/s軸位移變送器HZW-Z-6AD-FZ-A(-3～+5)-B1-C2-D2 HZD-B-I 0~20.0mm/s AC220V振動傳感器型號:HZD-B-III-A1-B2-C2-D2型電子振動開關安徽萬瓏電氣

安徽萬瓏電氣雙通道瓦振二次表振動速度0-10mm/s(螺紋安裝) 振動速度0-20mm/s(螺紋安裝) 振動速度0-50mm/s(螺紋安裝) 振動位移0-100μm(螺紋安裝) 振動位移0-200μm(螺紋安裝) 振動位移0-500μm安徽萬瓏電氣0-10mm/s 0-20mm/s 0-50mm/s 定制(4-20mA/0-5V) 10pc/g(5000g) 30pc/g(2000g) 50pc/g(1000g) 100pc/g(1000g) 500pc/g(150g) 0-20mm/s振動傳感器三軸振動位移,三軸振動速度,三軸振動角度,三軸振動頻率輸出壓電一體化振動速度1mv/g(5000g) 10mv/g螺紋M10*1.5振動速度0-10mm/S 螺紋M10*1.5振動速度0-20mm/S 螺紋M10*1.5振動速度0-50mm/S 螺紋M10*1.5振動速度0-100mm/S 螺紋M10*1.5加速度0-16g 螺紋M10*1.5加速度0-5g振動烈度0-10mm/s 振動烈度0-20mm/s振動烈度0-50mm/s 振動位移0-100μm 振動位移0-200μm振動位移0-500μm 振動位移0-1000μm安徽萬瓏電氣無線傳輸裝置
