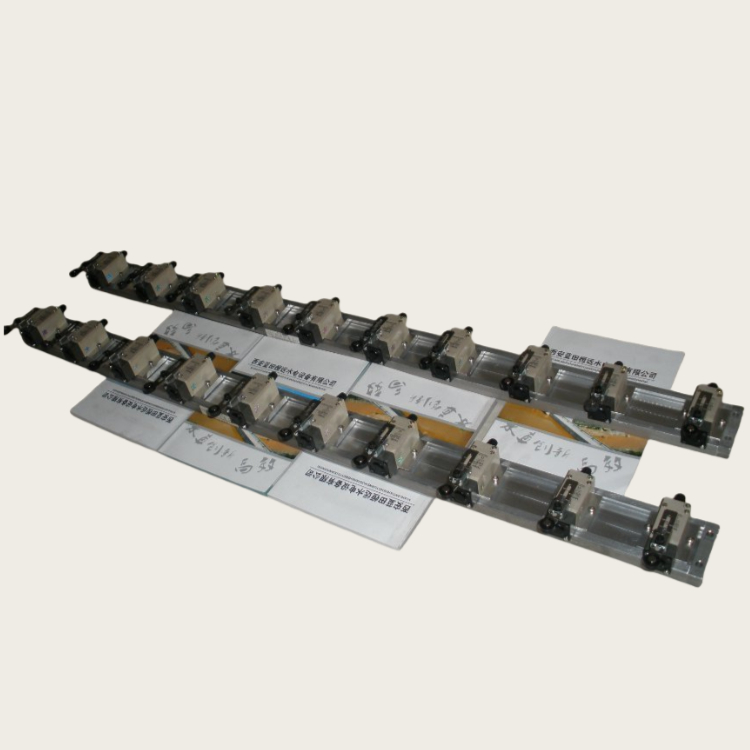

導葉位置開關主令控制器DWG-210-16-2

導葉位置開關主令控制器DWG-210-16-2

DWG型導葉位置開關即是水輪機導葉位置開關又叫接力器開關。主要用于水電站反映水輪機導葉開度位置。通過裝置中的接點與二次回路連接，可實現機組控制自動化.

 特點及原理 本裝置主要由接點組、凸輪組、傳動裝置及接線端子等組成?？筛鶕刂菩枰?，松開頂絲移動凸輪至要求位置鎖緊頂絲即可。當主軸傳動帶動凸輪的內外輪轉動使微動開關接點動作，達到開關觸點切換的目的，并發出相應的信號，實現自動控制。本裝置凸輪可360度旋轉，側面頂絲鎖定，安裝調整簡便，定位精度高，可靠性好。

 技術參數

1、動開關觸點數據：AC380V、3A；DC220V、1.5A；DC110V、3A。

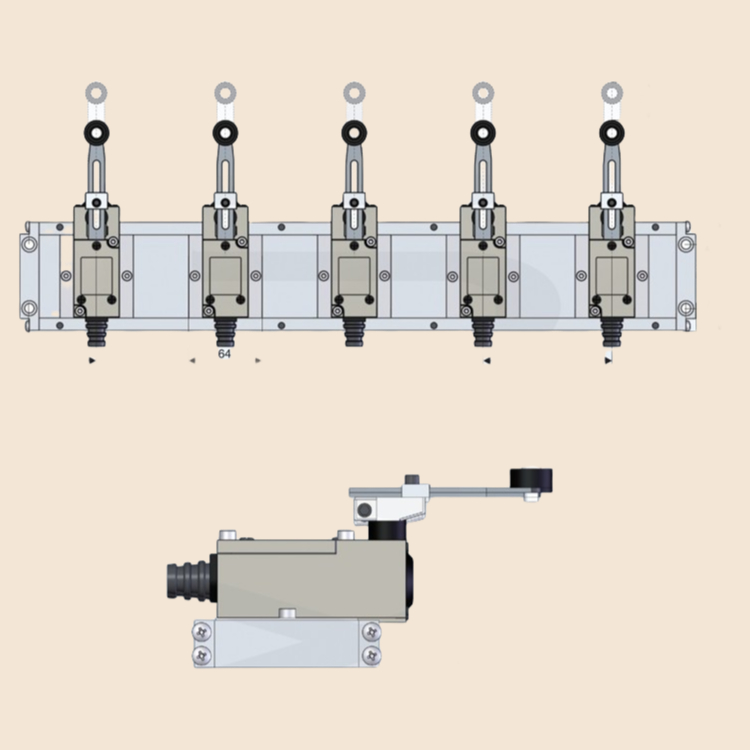

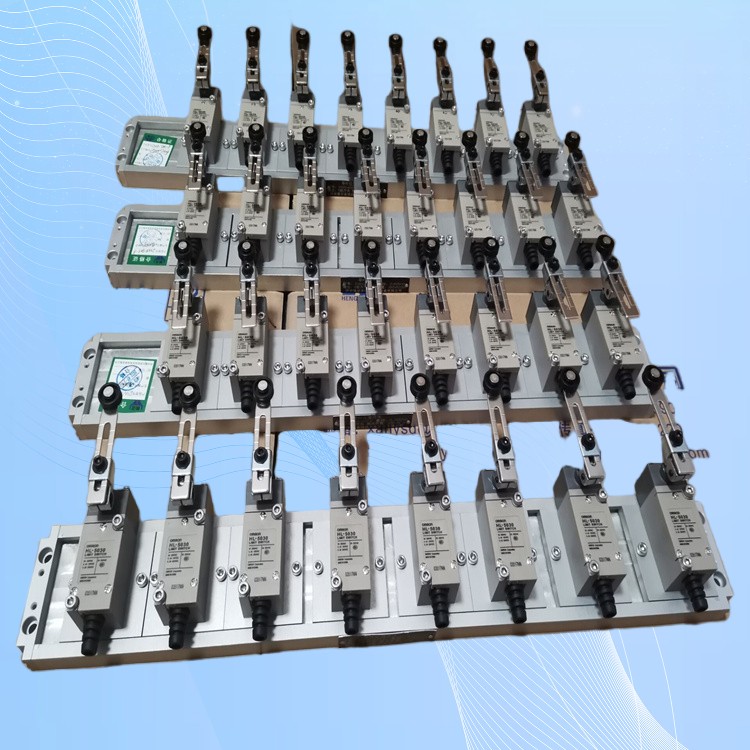

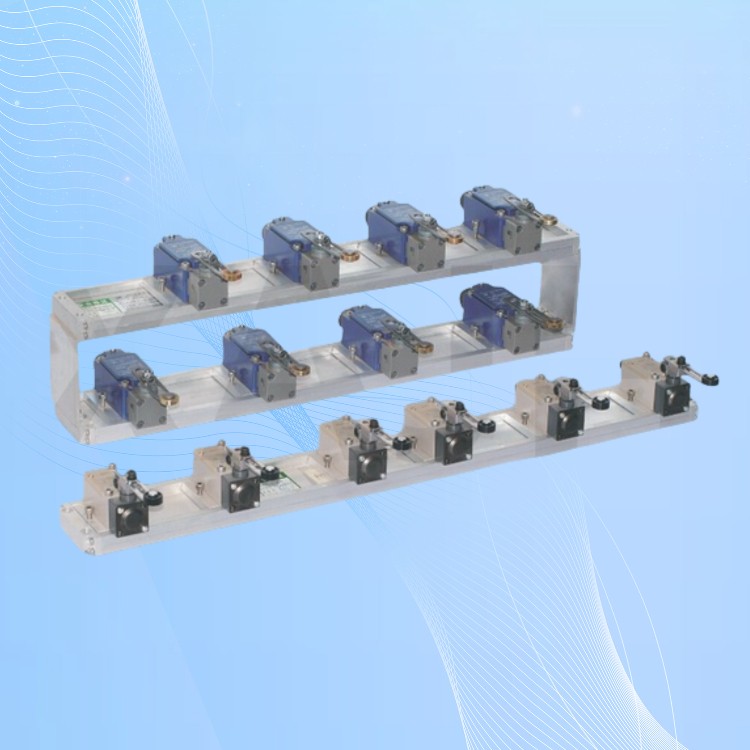

2、接點組：6、8、10、12（可根據用戶需求）DWG導葉位置開關，它由進口行程開關、導軌、滑塊、安裝支架等組成。通過安裝支架與水輪發電機組接力器相連，行程開關與滑塊固定在一起，滑塊可在導軌上自由滑動。當需要發出導葉在某一位置信號時，可將行程開關沿導軌滑動，接力器推拉桿上擋塊使行程開關動作，發出開關信號，開關位置調整好后，可將緊固螺釘將滑塊緊固，用戶可按需要逐一整定每個開關動作的位置，開關的數量可按用戶要求配置。

  技術參數：

量   程：80～1500mm

輸   出：六個（可更多）純機械開關量

環境溫度：-10～50℃    相對濕度：95%R.H

安裝方式：支架安裝（可定做）         整機材質：航空鋁材

接點容量：250VAC  5A   24VDC  1A         最小接點間距：64mm  維護安裝

1、不可安裝在有水濺到的地方。

2、本裝置出廠前已試驗合格現場不可分解組裝。

3、本品通過安裝支架與水輪機組接力器相連,接力器應按圖相關尺寸配4-M6深12mm螺釘孔。

4、開關2的觸桿長度可調，調節范圍0～45mm。

5、本品調試工作正常后，無需日常維護。
