RZ850B智能振動監測保護儀
使用手冊
概述
上海容振傳感器有限公司生產的RZ850B智能振動監測保護儀主要用于對轉速600～60000轉/分旋轉機械的振動烈度進行長期監測，與磁電式振動速度傳感器配套，可以監測旋轉機械的垂直、水平方向的振動，振動烈度值大小由儀器前面板的表頭顯示，同時具有標準的電流輸出，可與各種DCS、PLC系統配接，當振動值超限時，本儀器可外接聲光報警器以提示現場操作人員采取防范措施，并有報警、危險開關量輸出，保護機器安全可靠運行。
功能說明
l 實現智能處理：報警Ⅰ值、Ⅱ值可通過面板按鍵任意設置
l 面板按鍵可調整量程值，無需電位器調整，方便現場調試
l 一分鐘不按操作鍵，可自行回到運行狀態
l 報警延時調整范圍1~60秒，以防止現場干擾引起誤報警
l 振動烈度(振動強度)和振動幅度（振動位移）自由切換(正在工作狀態下長按“光標”鍵可切換振動烈度或振動幅度顯示)。
技術指標
l 頻率范圍：10~1000Hz
l 量 程：0~20.0mm/s 0~200um 0~50.0mm/s 0~500um
l 準 確 度：±1%（滿量程）
l 電流輸出： 4~20mA
l 開關量輸出：DC 30V / 5A或AC250V／5A（常開）
l 報警設定：滿量程內任意設定
l 環境溫度：運行時：0~65℃
儲存時：-30~80℃
l 相對濕度：至95%，不冷凝
l 電源電壓：220VAC/50Hz±10% 50mA
l 外形尺寸：160×80×160mm
l 開孔尺寸：152+1×75+1mm

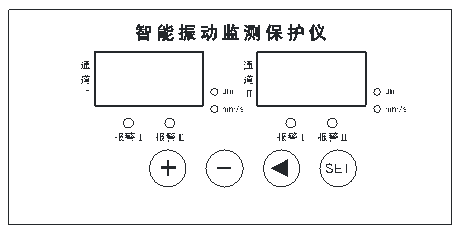

前面板功能示意圖
通道A顯示框：在運行狀態下，顯示通道Ⅰ振動值；在參數設置狀態下，顯示參數標志；
通道B顯示框：在運行狀態下，顯示通道Ⅱ振動值；在參數設置狀態下，顯示參數標志對應的參數值；
報警指示燈：當測量值超過報警設定范圍時，該報警指示燈亮；
“功能”鍵：長按該鍵5秒進入?yún)?shù)設置狀態；在參數設置狀態下，按該鍵進入?yún)?shù)編輯狀態，在編輯完參數后，按該鍵確定修改好的參數。設置完參數后，再長按5秒，返回工作狀態并保存已設置的參數；
加一鍵：在參數查看狀態下，按此鍵，可查看下一參數；在參數編輯狀態下，可對要編輯的參數加1，數字范圍為0~9；
“光標”光標左移鍵：在參數編輯狀態下，移動要設置的參數位數，如從個位數到百位數；
參數設置與操作
本儀表出廠前均已調試結束，用戶可直接使用，如需查看儀表出廠參數或進行修改，則可進行以下操作。
通電后，儀表處于運行狀態下，面板顯示各通道位移量。
本儀表各種參數均由面板的“功能、光標、加一”設置。各個參數均有相應的標志表示。設置次序和步驟如下：
參數標志 | 參數說明 | 設置范圍 |
E1– | 通道Ⅰ報警Ⅰ | 0~999 |
P1– | 通道Ⅰ報警Ⅱ | 0~999 |
L1– | 通道Ⅰ量程 | 0~999 |
E2– | 通道Ⅱ報警Ⅰ | 0~999 |
P2– | 通道Ⅱ報警Ⅱ | 0~999 |
L2– | 通道Ⅱ量程 | 0~999 |
EE- | 報警延時 | 0~60s |
Adr | 通訊地址 | 1-247 |
bAU | 波特率 | 48=4800bps 96=9600bps 192=19200bps 384=38400bps |
SE1 | 通道1靈敏度設置 | |
SE2 | 通道2靈敏度設置 |
注：在參數設置狀態下，通道Ⅰ顯示框中顯示參數標志，通道Ⅱ顯示框中顯示對應的參數值。
按“功能”鍵約5秒，進入?yún)?shù)設置狀態，面板通道Ⅰ顯示框中顯示“E1–”，通道Ⅱ顯示框中顯示出廠通道Ⅰ報警Ⅰ值“06.3”。按“確認”鍵，進入?yún)?shù)編輯狀態，此時低位數字閃爍，通過“加一”鍵來將此位數字加1，數字范圍為0-9；按“光標”鍵，前一位數字閃爍，可通過“加一”鍵來修改此位數字；以此類推，通過按“光標”鍵選定要修改第幾位數字，再通過“加一”鍵來修改此位數字，按“功能”鍵該參數編輯完成。按“加一”鍵可繼續對下一個參數進行設定。或按住“功能”鍵約5秒，返回正常工作狀態。
端子板接線示意圖及傳感器的安裝
調試說明
儀表在出廠前已校驗合格，用戶可直接使用。
安裝方式
監控儀安裝在集控室，安裝時將監控儀從集控室正面插入，然后從后面裝上左右安裝支架（廠家配套提供），緊固螺釘即可。再按要求在監控儀的背面端子板接入各輸入輸出導線。
