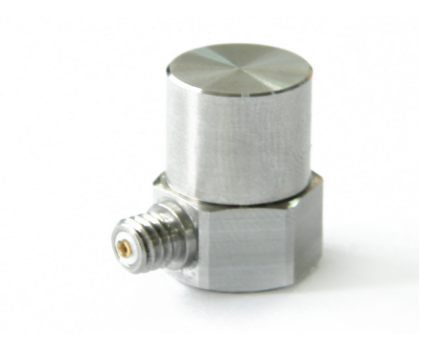

CYT9200A防塵防水一體化振動變送器

一 產品概述

本公司生產的CYT9200一體化振動變送器是一款用于在線實時監測旋轉機械軸承振動的就地變送器，又稱一體化振動傳感器。

它是一種對機器的振動測量，可安裝在機器的軸承座或機殼上，對機器進行實時監控，同時兩線制輸出4-20毫安的電流信號，可直接供給控制室里的PLC或集散控系統（DCS）監視器、采集器、記錄儀或其他監控設備。如有因軸承磨損、軸承開裂、動平衡不良以及不對中等因素引起的機器故障，一體化振動變送器可提前監測到故障提出報警，防止機器在不良狀況下繼續工作而造損壞，進而帶來經濟損失。

二.應用領域

CYT9200一體化振動變送器將磁電式振動傳感器、測量電路集成在一起，構成***振動測量系統，可***用于潛水泵、風機、汽輪機組、磨煤機、制氧機、發電機、離心機、壓縮機、水泵、電機等旋轉機械的軸承振動測量與實時監控。同時，也可應用于對地下管線、汽車行業等需要監測環境振動值對設備的影響的低頻振動測量。

三、技術參數

1、頻率響應：10～ 1000 Hz（默認）或者5～ 1000 Hz（特殊說明）

2、自振頻率：10Hz

3、量程： 0～10/20*/50/100mm/s

（量程可選：振動速度值/振動烈度）默認量程：0-20mm/s

或0～100/200*/500/1000um

（量程可選：振動位移值/振動幅度）默認量程：0-200μm

4、輸出：4～20mA(或者1-5V/2-10V)

5、輸出阻抗：≤500Ω

6、工作電壓：DC12-24V±10%

7、接線方式：二線制

8、測量方向：垂直或水平

9、承受極限沖擊：10g

10、精度：±5%

11、分 辨 率 :0.1mm/s

12、使用環境：溫度 -40℃～100℃相對濕度 ≤90%

13、外形尺寸：φ30×73mm

14、安裝螺紋：M10×1.5×15mm（螺紋可選）或磁吸座

15、重量： 約350g

四、安 裝

1、 安裝位置：垂直或者水平安裝于被測振動點上，將傳感器底部M10×1.5×10螺釘固定在被測殼體上，然后將傳感器擰在上面擰緊即可。

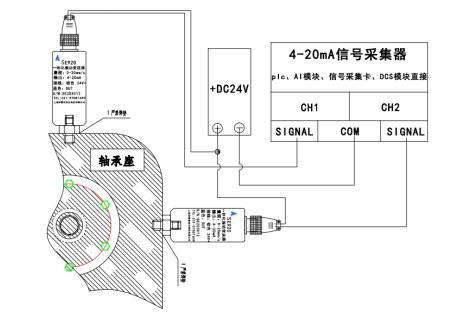

2、 安裝尺寸及規范：參看下圖，若變送器安裝位置受到高溫蒸汽等沖刷時，為降低變送器環境溫度、需加防護措施，一般情況下可不加防護。

3、接線說明：棕色導線接DC24V電源正端，藍色導線接DC24V電源負端，同時棕色和藍色導線也是4～20mA輸出引線。連接導線要求有良好的絕緣性能，采用二芯屏蔽電纜。

五、注意事項

1、 變送器應防止劇烈碰幢和敲打。

2、運輸過程和貯存時應置于***包裝盒內。
